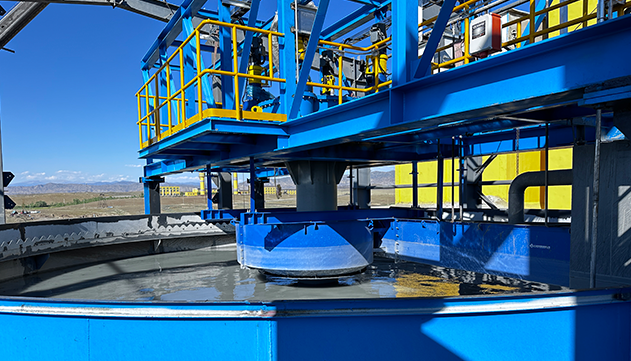

Пастовый сгуститель в основном состоит из резервуара, мостовой конструкции, приводного устройства, питающего колодца, гребковой рамы, системы управления, КИПов, системы циркуляции донного потока и других компонентов. Пульпа сначала поступает в питающий компонент сгустителя, где осуществляются разбавление пульпы, динамическое смешивание и реакция с флокулянтом. После образования хлопьев в результате смешивания и реакции мелкозернистого минерала с флокулянтом, смесь поступает в резервуар сгустителя. После прохождения процессов свободного оседания, несвободного оседания и сжатого оседания образуется высококонцентрированная пульпа. Концентрация пульпы в донном потоке обычно составляет 60-70%.

• 01

  Приводное устройство: приводная система в основном применяет режим «мотор-редуктор», который обладает характеристиками, такими как большой крутящий момент и низкая скорость вращения;
• 02

  Питающий колодец: обладает функцией разбавления пульпы, которая разделяется на активное и пассивное разбавление. Активное разбавление: в отверстии питающего колодца, используя разницу в удельных весах пульпы и надосадочной жидкости, чистая вода поступает в питающий колодец, что позволяет экономить энергию. Пассивное разбавление: в питающем колодце устанавливается насос разбавления, который перекачивает надосадочную жидкость в питающий колодец, что позволяет регулировать объем разбавительной воды.
• 03

  Компонент гребковой рамы: может выдерживать большой крутящий момент, чтобы предотвращать механический разрыв гребковой рамы;
• 04

  Система циркуляции донного потока: обладает тремя функциями: циркуляция на низком уровне, циркуляция на высоком уровне и сброс донного потока.
